Trong thế giới tự động hóa công nghiệp, hệ thống khí nén đóng vai trò không thể thiếu. Trái tim của mọi hệ thống này chính là các loại van điều khiển khí nén – những thiết bị then chốt định hướng, điều chỉnh luồng khí để vận hành máy móc. Hiểu rõ về chức năng và ứng dụng của chúng là cực kỳ quan trọng để tối ưu hóa hiệu suất. Bài viết này sẽ đi sâu vào danh sách các loại van điều khiển khí nén quan trọng và vai trò của chúng trong tự động hóa hiện đại.
Van Điều Khiển Khí Nén Là Gì Và Vai Trò Của Chúng Trong Tự Động Hóa?
Định Nghĩa Van Điều Khiển Khí Nén
Van điều khiển khí nén (hay còn gọi là van khí nén, van phân phối khí nén, pneumatic control valve) là thiết bị cơ điện dùng để kiểm soát hướng đi, áp suất và lưu lượng của khí nén trong một hệ thống. Chúng hoạt động như những “công tắc” hoặc “tay ga” cho dòng khí, cho phép người dùng điều khiển các thiết bị chấp hành (như xi lanh khí nén, động cơ khí nén, kẹp khí nén…) theo ý muốn.
Vai Trò Quan Trọng Trong Tự Động Hóa
- Điều khiển hoạt động của xi lanh: Đây là ứng dụng phổ biến nhất. Van khí nén giúp cấp khí vào và xả khí ra khỏi các buồng của xi lanh, từ đó điều khiển xi lanh di chuyển tới hoặc lùi.
- Tạo ra các chu trình tự động: Trong các dây chuyền sản xuất tự động, van khí nén phối hợp với các cảm biến và bộ điều khiển để tạo ra các chu trình hoạt động liên tục, chính xác.
- Điều chỉnh tốc độ và lực: Một số loại van có khả năng điều chỉnh lưu lượng khí, từ đó kiểm soát tốc độ di chuyển và lực đẩy/kéo của thiết bị chấp hành.
- Đảm bảo an toàn: Các van an toàn hoặc van khóa có thể được sử dụng để ngắt nguồn khí nén khi có sự cố, đảm bảo an toàn cho thiết bị và người vận hành.
- Tối ưu hóa năng lượng: Việc lựa chọn van phù hợp và điều khiển chính xác giúp giảm thiểu lượng khí nén tiêu thụ không cần thiết, tiết kiệm năng lượng.
Phân Loại Các Loại Van Điều Khiển Khí Nén Phổ Biến
Có nhiều cách để phân loại các loại van điều khiển khí nén, nhưng phổ biến nhất là dựa vào số cổng (lỗ) và số vị trí (trạng thái) của van, hoặc theo phương pháp tác động.
Theo Số Cổng Và Số Vị Trí (Van Đảo Chiều/Van Phân Phối)
Đây là cách phân loại cơ bản nhất và quan trọng nhất để hiểu về chức năng của van. Van thường được ký hiệu bằng “số cổng/số vị trí”.
- Van 2/2 (Hai Cổng, Hai Vị Trí):
- Cấu tạo và nguyên lý: Có hai cổng (một cổng vào khí nén, một cổng ra) và hai vị trí (đóng hoặc mở). Khi ở vị trí đóng, không khí không thể đi qua. Khi ở vị trí mở, không khí đi qua tự do.
- Ứng dụng: Thường dùng để đóng/mở dòng khí nén cho các thiết bị đơn giản như vòi phun khí, kẹp khí nén một chiều, hoặc làm van chặn trong hệ thống. Van 2/2 là loại cơ bản nhất trong danh sách các loại van điều khiển khí nén.
- Van 3/2 (Ba Cổng, Hai Vị Trí):
- Cấu tạo và nguyên lý: Có ba cổng (một cổng cấp khí P, một cổng ra A, một cổng xả R) và hai vị trí. Thường dùng để điều khiển xi lanh tác động đơn (xi lanh chỉ có một cổng khí). Khi ở vị trí thứ nhất, khí cấp vào xi lanh để đẩy piston ra. Khi ở vị trí thứ hai, khí trong xi lanh được xả ra ngoài để piston tự động hồi về (thường bằng lò xo).
- Ứng dụng: Điều khiển xi lanh tác động đơn, kẹp khí nén, hoặc làm van an toàn để xả khí nhanh.
- Van 4/2 (Bốn Cổng, Hai Vị Trí):
- Cấu tạo và nguyên lý: Có bốn cổng (một cổng cấp khí P, hai cổng ra A và B đến xi lanh, một cổng xả R hoặc T) và hai vị trí. Dùng để điều khiển xi lanh tác động kép. Ở vị trí thứ nhất, khí vào cổng A, xả từ B. Ở vị trí thứ hai, khí vào cổng B, xả từ A.
- Ứng dụng: Điều khiển xi lanh tác động kép di chuyển tới/lùi.
- Van 5/2 (Năm Cổng, Hai Vị Trí):
- Cấu tạo và nguyên lý: Là loại van phổ biến nhất để điều khiển xi lanh tác động kép. Có năm cổng (một cổng cấp khí P, hai cổng ra A và B đến xi lanh, hai cổng xả R và S riêng biệt). Việc có hai cổng xả giúp kiểm soát tốt hơn tốc độ xả khí.
- Ứng dụng: Điều khiển xi lanh tác động kép, động cơ khí nén hai chiều, thường được sử dụng trong các hệ thống tự động hóa phức tạp.
- Van 5/3 (Năm Cổng, Ba Vị Trí):
- Cấu tạo và nguyên lý: Tương tự van 5/2 nhưng có thêm một vị trí trung gian. Vị trí trung gian có thể là:
- Trung gian đóng (Closed Centre): Tất cả các cổng đều bị đóng, giữ xi lanh ở vị trí cố định.
- Trung gian xả (Exhaust Centre): Cả hai cổng của xi lanh đều xả khí ra ngoài, cho phép piston di chuyển tự do.
- Trung gian áp suất (Pressure Centre): Cả hai cổng của xi lanh đều được cấp áp suất khí nén, giữ piston ở vị trí cân bằng lực.
- Ứng dụng: Cung cấp khả năng dừng xi lanh ở bất kỳ vị trí nào, kiểm soát tốt hơn các chuyển động phức tạp, thường thấy trong các ứng dụng robot, máy móc chính xác.
- Cấu tạo và nguyên lý: Tương tự van 5/2 nhưng có thêm một vị trí trung gian. Vị trí trung gian có thể là:
Theo Phương Pháp Tác Động (Cách Kích Hoạt Van)
- Van điều khiển bằng cơ khí:
- Nguyên lý: Được kích hoạt bằng lực tác động vật lý (nhấn, gạt, xoay). Bao gồm van nút nhấn, van gạt tay, van đạp chân, van cần gạt, van bi.
- Ứng dụng: Điều khiển thủ công, trong các máy móc vận hành trực tiếp bởi con người.
- Van điều khiển bằng điện (Van điện từ – Solenoid Valve):
- Nguyên lý: Là loại phổ biến nhất trong tự động hóa. Một cuộn dây điện từ (solenoid) khi được cấp điện sẽ tạo ra từ trường, hút một lõi sắt, làm thay đổi vị trí của van.
- Ưu điểm: Tốc độ phản ứng nhanh, điều khiển từ xa bằng tín hiệu điện, dễ dàng tích hợp vào hệ thống PLC (Programmable Logic Controller) và máy tính.
- Ứng dụng: Hầu hết các ứng dụng tự động hóa yêu cầu điều khiển chính xác và linh hoạt.
- Van điều khiển bằng khí nén (Pilot Operated Valve):
- Nguyên lý: Sử dụng áp suất khí nén phụ trợ (pilot air) để kích hoạt van chính. Thường dùng cho các van có kích thước lớn, cần lực tác động mạnh hơn so với van điện từ.
- Ứng dụng: Trong các hệ thống có sẵn nguồn khí nén điều khiển, hoặc khi không có nguồn điện sẵn có, hoặc môi trường dễ cháy nổ.
- Van điều khiển bằng áp suất:
- Nguyên lý: Kích hoạt dựa trên sự thay đổi áp suất tại một cổng điều khiển.
- Ứng dụng: Sử dụng trong các mạch logic khí nén, hệ thống an toàn.
- Van điều khiển bằng lò xo hồi vị (Spring Return):
- Nguyên lý: Sau khi được kích hoạt, van sẽ tự động trở về vị trí ban đầu nhờ lực lò xo khi lực kích hoạt biến mất.
- Ứng dụng: Đảm bảo hệ thống trở về trạng thái an toàn hoặc trạng thái nghỉ khi không có tín hiệu điều khiển.
- Van điều khiển bằng lưu lượng (Flow Control Valve):
- Nguyên lý: Điều chỉnh tiết diện dòng chảy của khí nén để kiểm soát tốc độ di chuyển của xi lanh hoặc các thiết bị khác.
- Ứng dụng: Kiểm soát tốc độ piston xi lanh, đảm bảo chuyển động mượt mà và chính xác.
Các Loại Van Điều Khiển Khí Nén Chuyên Dụng Khác
Ngoài các loại van phân phối cơ bản, còn có nhiều loại van chuyên dụng khác cũng rất quan trọng trong hệ thống khí nén.
- Van tiết lưu (Flow Control Valve/Restrictor Valve):
- Nguyên lý: Điều chỉnh lượng khí nén đi qua bằng cách thay đổi tiết diện lỗ thông. Có thể điều chỉnh một chiều hoặc hai chiều.
- Ứng dụng: Kiểm soát tốc độ của xi lanh khí nén, đảm bảo chuyển động ổn định và chính xác.
- Van một chiều (Check Valve):
- Nguyên lý: Cho phép khí nén đi qua theo một chiều duy nhất và ngăn chặn dòng khí đi ngược lại.
- Ứng dụng: Bảo vệ các thiết bị nhạy cảm khỏi áp suất ngược, giữ áp suất trong một phần của hệ thống.
- Van xả nhanh (Quick Exhaust Valve):
- Nguyên lý: Cho phép khí nén từ xi lanh xả ra môi trường một cách nhanh chóng, giúp tăng tốc độ hồi về của piston.
- Ứng dụng: Cần thiết cho các ứng dụng yêu cầu chu kỳ hoạt động nhanh của xi lanh, như trong các dây chuyền đóng gói, lắp ráp.
- Van an toàn (Safety Valve/Pressure Relief Valve):
- Nguyên lý: Tự động mở ra để xả khí khi áp suất trong hệ thống vượt quá giới hạn an toàn, bảo vệ thiết bị khỏi quá áp.
- Ứng dụng: Đảm bảo an toàn cho toàn bộ hệ thống khí nén, bình chứa khí.

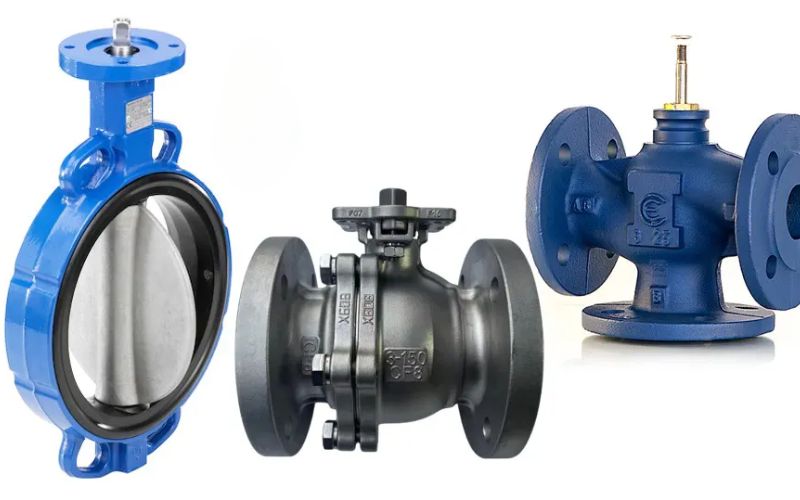

- Van bi (Ball Valve), Van cổng (Gate Valve):
- Nguyên lý: Dùng để đóng/mở dòng khí hoàn toàn. Thường dùng trong các đường ống chính, không dùng để điều tiết lưu lượng.
- Ứng dụng: Đóng ngắt toàn bộ hệ thống hoặc các nhánh lớn.
- Van giảm áp (Pressure Regulator Valve):
- Nguyên lý: Giảm áp suất khí nén từ nguồn cao xuống mức áp suất làm việc mong muốn, giữ áp suất đầu ra ổn định.
- Ứng dụng: Cung cấp áp suất ổn định cho các thiết bị chấp hành, bảo vệ thiết bị khỏi áp suất cao không mong muốn.
Lựa Chọn Và Ứng Dụng Của Các Loại Van Điều Khiển Khí Nén Trong Công Nghiệp
Việc lựa chọn van điều khiển khí nén phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố:
- Loại thiết bị chấp hành: Xi lanh tác động đơn hay kép? Kích thước xi lanh?
- Yêu cầu về điều khiển: Chỉ đóng/mở, điều khiển tốc độ, hay cần dừng ở vị trí trung gian?
- Phương pháp kích hoạt: Bằng tay, điện, khí nén, hay cảm biến?
- Môi trường làm việc: Nhiệt độ, độ ẩm, hóa chất, bụi bẩn, nguy cơ cháy nổ?
- Áp suất và lưu lượng khí nén: Đảm bảo van có thể chịu được áp suất và cho lưu lượng phù hợp với yêu cầu của hệ thống.
- Tần suất hoạt động: Van có cần hoạt động liên tục với tần suất cao không?
Các ứng dụng tiêu biểu:
- Ngành sản xuất ô tô: Robot hàn, cánh tay gắp linh kiện, hệ thống sơn tự động.
- Ngành bao bì: Máy đóng gói, máy dán thùng, máy phân loại sản phẩm.
- Ngành thực phẩm và đồ uống: Máy chiết rót, máy rửa chai, hệ thống đóng nắp.
- Ngành dệt may: Máy dệt, máy cắt vải tự động.
- Hệ thống HVAC: Van điều khiển lưu lượng khí trong hệ thống điều hòa không khí.
- Y tế và dược phẩm: Thiết bị sản xuất thuốc, máy thở.
Tầm Quan Trọng Của Việc Chọn Nhà Cung Cấp Uy Tín:
Trong quá trình xây dựng và bảo trì hệ thống khí nén, việc lựa chọn nhà cung cấp van điều khiển khí nén uy tín là yếu tố then chốt quyết định chất lượng và độ bền của toàn bộ hệ thống. Một nhà cung cấp đáng tin cậy sẽ đảm bảo:
- Sản phẩm chính hãng, chất lượng cao: Đảm bảo van được sản xuất theo tiêu chuẩn quốc tế, có nguồn gốc rõ ràng, không phải hàng giả, hàng nhái.
- Đa dạng chủng loại: Cung cấp đầy đủ danh sách các loại van điều khiển khí nén phù hợp với mọi ứng dụng, từ các loại van cơ bản đến các loại van chuyên dụng.
- Tư vấn kỹ thuật chuyên sâu: Hỗ trợ khách hàng lựa chọn đúng loại van, thiết kế hệ thống tối ưu.
- Dịch vụ hậu mãi tốt: Chính sách bảo hành, bảo trì, hỗ trợ kỹ thuật kịp thời khi có sự cố.
Van công nghiệp Yến Thanh là một ví dụ điển hình cho nhà cung cấp van khí nén và các thiết bị công nghiệp uy tín tại thị trường Việt Nam. Với kinh nghiệm lâu năm trong ngành, Van công nghiệp Yến Thanh không chỉ cung cấp đa dạng các loại van điều khiển khí nén từ các thương hiệu hàng đầu thế giới mà còn nổi bật với dịch vụ tư vấn chuyên nghiệp và hỗ trợ kỹ thuật tận tình. Lựa chọn Van công nghiệp Yến Thanh đồng nghĩa với việc bạn đang đầu tư vào chất lượng, sự ổn định và hiệu quả lâu dài cho hệ thống tự động hóa của mình.
Kết Luận
Các loại van điều khiển khí nén là những “bộ não” thực sự của hệ thống khí nén, mang lại sự linh hoạt và chính xác cho các ứng dụng tự động hóa. Từ van 2/2 đơn giản đến van 5/3 phức tạp, mỗi loại đều có vai trò và ứng dụng riêng biệt, góp phần quan trọng vào hiệu suất và sự an toàn của máy móc công nghiệp. Hãy luôn ưu tiên chất lượng và lựa chọn các nhà cung cấp uy tín như Van công nghiệp Yến Thanh để đảm bảo rằng các thành phần quan trọng nhất trong hệ thống tự động hóa của bạn luôn hoạt động ở trạng thái tốt nhất.
